Description

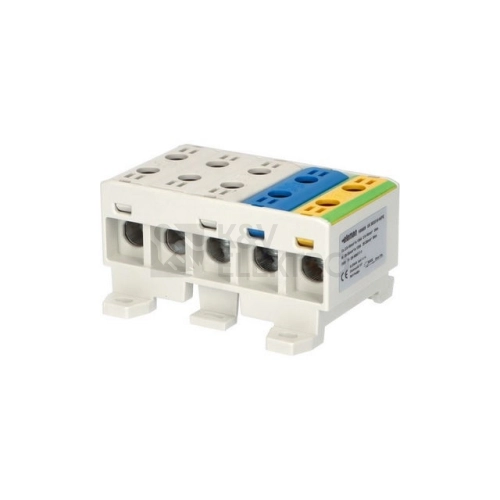

Pětikolíková svorka Pollmann UK 35/3X1A+N/PE přináší přehledné propojení díky 5 pólům a spolehlivému šroubovému připojení. Instalace probíhá na DIN lištu a plastové pouzdro z polyamidu (PA) poskytuje izolační jistotu. Vodiče z mědi i hliníku se upevňují po odizolování.
Specifikace univerzální připojovací svorky UK 35/3X1A+N/PE 3xšedá/modrá/zelená 1006609
Univerzální svorkovnice v provedení 3x šedá/modrá/zelená se uplatní tam, kde je potřeba rychlé a bezpečné připojení více vodičů v jednotném bloku. Konstrukce z polyamidu zajišťuje potřebné izolační vlastnosti, zároveň zůstává kompaktní pro montáž na nosnou lištu 35 mm. Díky šroubovému upevnění se vodiče po odizolování přichytí přímo, u jemně slaněných je vhodné použít dutinku.
Řešení podporuje připojení hliníkových i měděných vodičů. Při použití dutinek u slaněných vodičů je vhodné volit menší průřezy, aby bylo dosaženo správného dotažení. Zajištění proti dotyku přispívá k bezpečné manipulaci při zapojování i následném provozu. Vícebarevné provedení usnadňuje orientaci ve svorkovnici při rozvodu vodičů.
Hlavní výhody produktu
- široký rozsah připojitelnosti vodičů (od 2,5 mm2 až do 35 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
Shrnutí a doporučení produktu
Tato svorkovnice je praktickým řešením pro zapojení více vodičů v jednom kompaktním celku. Užitečné je zejména přehledné barevné provedení a jednoduchá instalace na nosnou lištu, což urychlí práce v rozvaděči i při servisních zásazích. Šroubové připojení poskytuje pevné fixování vodičů a umožní flexibilně pracovat s různými typy zakončení.
Pro rozšíření zapojení si prohlédněte nabídku v kategorii Stoupačkové, průchozí a rozbočovací svorky. V rámci značky lze kombinovat také další propojovací řešení, případně doplnit rozvody o nulovací můstky nebo navazující rozbočovací svorkovnice Pollmann, aby bylo zapojení přehledné a konzistentní.
Technické detaily
- Počet pólů: 5
- Druh připojení: šroubování
- Způsob montáže: DIN lišta/šroub
- Montážní lišta: 35 mm (DIN lišta)
- Materiál pouzdra: polyamid (PA)
- Kompatibilita vodičů: měděné i hliníkové
- Jmenovité napětí: až 1000 V AC/DC
- Rozsah připojitelných průřezů: 2,5–35 mm²
- Šířka: 80 mm
- Výška: 40 mm
- Hloubka: 65 mm
- Barva: vícebarevné (3x šedá/modrá/zelená)
O výrobci
Pollmann Elektrotechnik je německý specialista na elektroinstalační komponenty, zejména propojovací řešení. Nabízí odolné a snadno instalovatelné prvky, jako jsou ekvipotenciální lišty, připojovací moduly, nulovací můstky či rozbočovací svorkovnice HLAK, které zajišťují přehledné a bezpečné spojení vodičů v rozvodných skříních.
