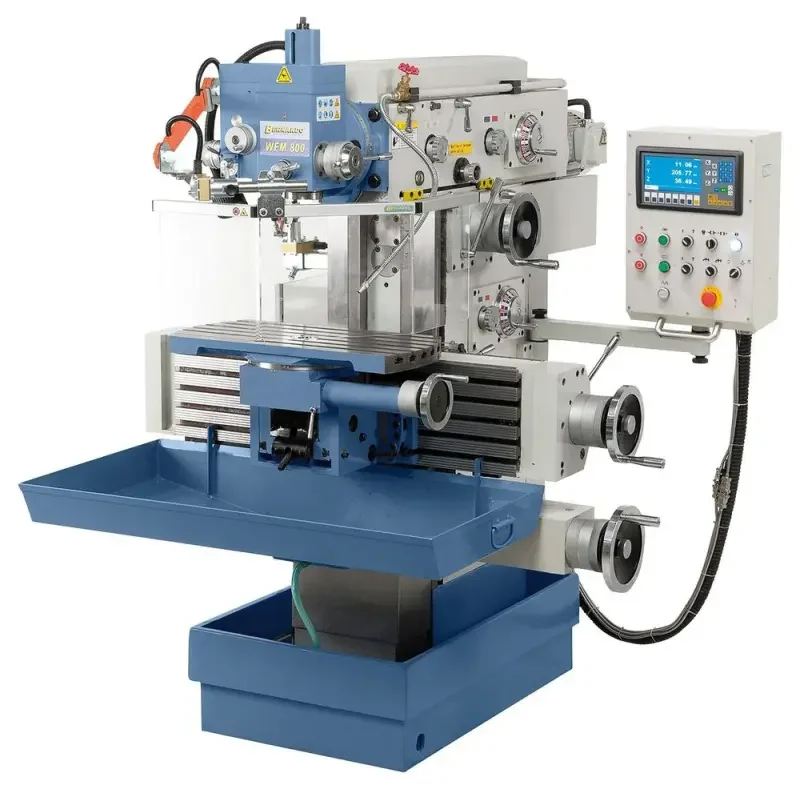

Univerzální nástrojářská frézka Bernardo WFM 800 s digitálním odměřováním (BER021304XL)

Description

Univerzální nástrojářská frézka Bernardo WFM 800 s digitálním odměřováním (BER021304XL)

• Velikost stolu [mm]: 800 x 400
• Vertikální upínací plocha [mm]: 950 x 250
• Dráha pojezdu (podélný) (x) [mm]: 500
• Dráha pojezdu (příčný) (y) [mm]: 350
• Dráha pojezdu (vertikální) (z) [mm]: 400
• Nostnost stolu [kg]: 300
• T-drážky (počet/šírka/rozteč) [mm]: 8 / 14 / 45
• T-drážky – vertikální stůl (počet/šířka/rozteč) [mm]: 5 / 14 / 45
• Výkon motoru pro posuv [W]: 1 500
• Výkon motoru [W]: 3 000
• Rozměry (š x h x v) [mm]: 1 460 x 2 080 x 1 720
• Hmotnost [kg]: 2 200

Vertikální frézovací hlava

• Počet otáček vřetena [U.min^-1]: (18) 40 ÷ 2 000
• Upnutí vřetena: ISO 40
• Zdvih pinoly [mm]: 60
• Strojní posuv pinoly/vřetene [mm.U^-1]: 0,03 / 0,06 / 0,12
• Vyložení [mm]: 520
• Vzdálenost vřeteno / stůl [mm]: 5 ÷ 405
• Rozsah úhlu naklopení [°]: ±90

Horizontální frézovací hlava

• Počet otáček vřetena [U.min^-1]: (18) 40 ÷ 2 000
• Upnutí vřetena: ISO 40
• Vzdálenost vřeteno / stůl [mm]: 35 ÷ 435

Strojní posuvy stolů

• v ose X, Y a Z [mm.min^-1]: (18) 10 ÷ 500
• Rychloposuv (X, Y a Z) [mm.min^-1]: 1 200

Univerzální nástrojářská frézka Bernardo WFM 800 s digitálním odměřováním

Konvenční univerzální nástrojářská frézka WFM 800 je obráběcí stroj určený pro obrábění obrobků do hmotnosti 300 kg.
Díky stabilní a litinové konstrukci, vysoké tuhosti komponentů splňuje frézka ty nejlepší předpoklady pro dosažení přesných výsledků obrábění.
Nástrojařská frézka WFM 800 nalezne uplatnění při frézovacích a vrtacích úkonech v nástrojářství a pro modeláře(modely, formy, prototypy, atp.).

Frézka nástrojářská Bernardo WFM 800 – Specifikace:

• Jednoduché a přesné nastavení strojního posuvu pomocí ručního kolečka
• Sériově dodáváno s manuálním, automatickým a rychloposuvem ve všech třech osách
• Frézka je vybavena centrálním mazáním pro kluzná vedení
• Vertikální otočná frézovací hlava s nastavením pinoly a třemi automatickými posuvy
• Těžká masivní konstrukce z litiny garantuje běh stroje bez vibrací a vysokou přesnost
• Nástrojářská frézka disponuje vertikální upínací deskou s pěti T-drážkami pro upnutí pracovních stolů, univerzálních otočných stolů nebo větších obrobků.
• Kalené a broušené vodící plochy zajišťují vysokou přesnost práce
• Ekonomické obrábění různých materiálů díky optimálnímu sladění plynule nastavitelné rychlosti otáček vřetena a posuvu
• Přehledné ovládací prvky pro nastavení rychlosti otáček a rychloposuvu
• Všechny ovládací prvky jsou umístěny na pravé straně frézky
• Nepostradatelný obráběcí stroj v nástrojářství, pro modeláře, ve vzdělávacích institucích, průmyslu a pro výrobu modelů, forem, prototypů atp.

Součásti dodávky frézky Bernardo

• Digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic ve všech 3 osách
• Upínací šroub M 16 ve vřeteni
• LED pracovní osvětlení
• Chladicí zařízení
• Posuv pro osy X, Y a Z
• Horizontální opěrné ložisko
• Dlouhý frézovací trn ISO 40/22 mm
• Dlouhý frézovací trn ISO 40/27 mm
• Kombinovaný frézovací trn ISO 40/22 mm, ISO 40/27 mm
• Redukce ISO 40/MK 1, ISO 40/MK 2, ISO 40/MK 3
• Upínací pouzdro s kleštinami 4 ÷ 16 mm
• Univerzální ochranný kryt
• Plechová vana na třísky
• Obslužné a servisní nářadí
