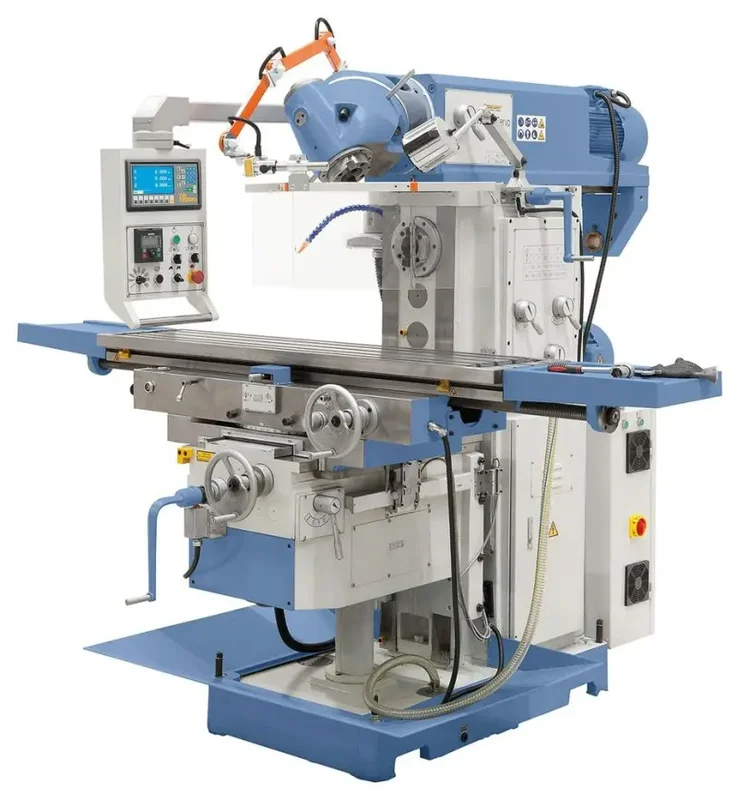

Univerzální frézka Bernardo UWF 150 V Servo (BER021284XL)

Description

Univerzální frézka Bernardo UWF 150 V Servo (BER021284XL)

• Výkon motoru (horizontální vřeteno) [W]: 5 500
• Výkon motoru (vertikální vřeteno) [W]: 5 500
• Výkon servo motoru [W]: 1 500
• Krouticí moment servo motoru [Nm]: 10
• Rozměry stolu [mm]: 1 600 x 360
• Upínání ve vřetenu (horizontální): ISO 50
• Upínání ve vřetenu (vertikální): ISO 50
• Otáčky vřetena, horizontálně [U.min^-1]: (12) 60 ÷ 1 800
• Otáčky vřetena, vertikálně [U.min^-1]: (2) 60 ÷ 350 / 350 ÷ 1 750
• Dráha pojezdu (podélný) (x) [mm]: 1 300
• Dráha pojezdu (příčný) (y) [mm]: 300
• Dráha pojezdu (vertikální) (z) [mm]: 400
• Vzdálenost vřeteno / stůl, horizontálně [mm]: 15 ÷ 415
• Vzdálenost vřeteno / stůl, vertikálně [mm]: 185 ÷ 585
• Vyložení [mm]: 215 ÷ 840
• Natáčení stolu [°]: ±45
• Max. nosnost – kříž. stolu [kg]: 300
• Posuv podélný [mm.min^-1]: (8) 30 ÷ 750
• Posuv příčný [mm.min^-1]: (8) 20 ÷ 500
• Posuvy vertikální [mm.min^-1]: (8) 15 ÷ 375
• Rychloposuv v ose X, Y a Z [mm.min^-1]: 1 200 / 800 / 600
• Velikost T-drážky (3x) [mm]: 18
• Výkon motoru chlazení [W]: 90
• Chladicí výkon [l.min^-1]: 25
• Rozměry (š x h x v) [mm]: 2 530 × 2 200 × 2 300
• Hmotnost [kg]: 2 695

Těžký univerzální frézovací stroj UWF 150 je vhodný pro horizontální a vertikální frézování. Výkyvná frézovací hlava je vybavená opěrným ložiskem a frézovacím trnem.

• Plynulá regulace otáček (vertikálního vřetena) pomocí frekvenčního delta měniče s optimalizovaným točivým momentem a přibližně konstantními otáčkami při zatížení
• Kalené a jemně broušené vedení zajišťuje vysokou pracovní přesnost
• Přehledně umístěné ovládací prvky pro nastavení otáček a posuvů
• Jemné strojní posuvy ve všech osách (zajištěno pomocí servomotoru)
• S rychloposuvem pro osy X, Y a Z jsou sníženy ztrátové časy
• Univerzální frézovací hlava systému „Huron“, nastavitelná do pozice s libovolným úhlem
• Horizontální vřeteno pro zvětšení rozsahu použitelnostifrézky
• Ekonomické obrábění různých materiálů díky optimalizovanému sladění otáček vřeten a posuvů
• Centrální mazání os X a Y je součástí základní dodávky
• Výkyvný ovládací panel s ergonomicky rozmístěnými ovládacímiprvky
• Tichý chod zajišťují broušená kola v olejové láznipřevodovky
• Velký a přesně opracovaný křížový stůl s T-drážkami
• Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
• Těžká základna z masivní litiny umožńuje chod frézky bezvibrací

Součásti dodávky univerzální frézky Bernardo

• Digitální zobrazování všech 3 os
• Frekvenční delta měnič s optimalizovaným točivým momentem
• Upínací šroub M 24 ve vřeteni
• LED pracovní osvětlení
• Chladicí zařízení
• Horizontální opěrné ložisko
• Vana pro chladicí kapalinu
• Strojní posuv pro osy X, Y a Z
• Dlouhý frézovací trn ISO 50 / 27 mm, ISO 50 / 32 mm
• Kombinovaný frézovací trn ISO 50 / 32 mm
• Ochranné kryty
• Redukce ISO 50 / MK 4
• Centrální mazání pro osy X a Y
• Obslužné nářadí
