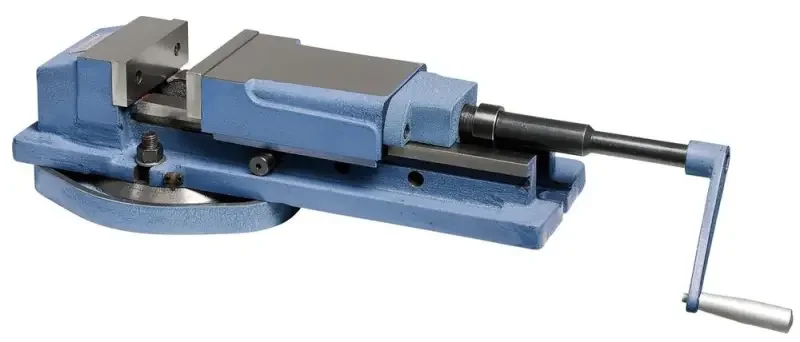

Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem (BER282091)
Hydraulický svěrák Bernardo VH 200
- Šířka čelistí A [mm]: 200
- Výška čelistí B [mm]: 62
- Upínací délka C [mm]: 0 ÷ 100 | 98 ÷ 200 | 195 ÷ 305
- Celková délka D [mm]: 1 020
- Délka základny E [mm]: 700
- Šířka základny F [mm]: 240
- Šířka základny G [mm]: 280
- Výška H [mm]: 162
- Výška umístění čelistí I [mm]: 100
- Šířka vedení čelistí J [mm]: 160
- Vzdálenost pevné čelisti K [mm]: 165
- Vzdálenost upínacího otvoru základny svěráku L [mm]: 266
- Upínací délka X [mm]: 0 ÷ 100
- Upínací délka Y [mm]: 98 ÷ 200
- Upínací délka Z [mm]: 195 ÷ 305
- Upínací tlak (síla) [kg] / [kN]:-
- Hmotnost [kg]: 125
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
- Mechanicko-hydraulický upínací systém ovládaný ruční klikou
- Booster-systém, menší potřebná síla, vysoký tlak při upínání
- Vysoká a bezpečná upínací síla při malé fyzické námaze
- Vhodné pro upínání dlouhých velkých obrobků
- Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
- Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
- Vyměnitelné upínací čelisti jsou kalené a broušené
- Odnímatelná otočná základna – stůl se stupnicí
