Description

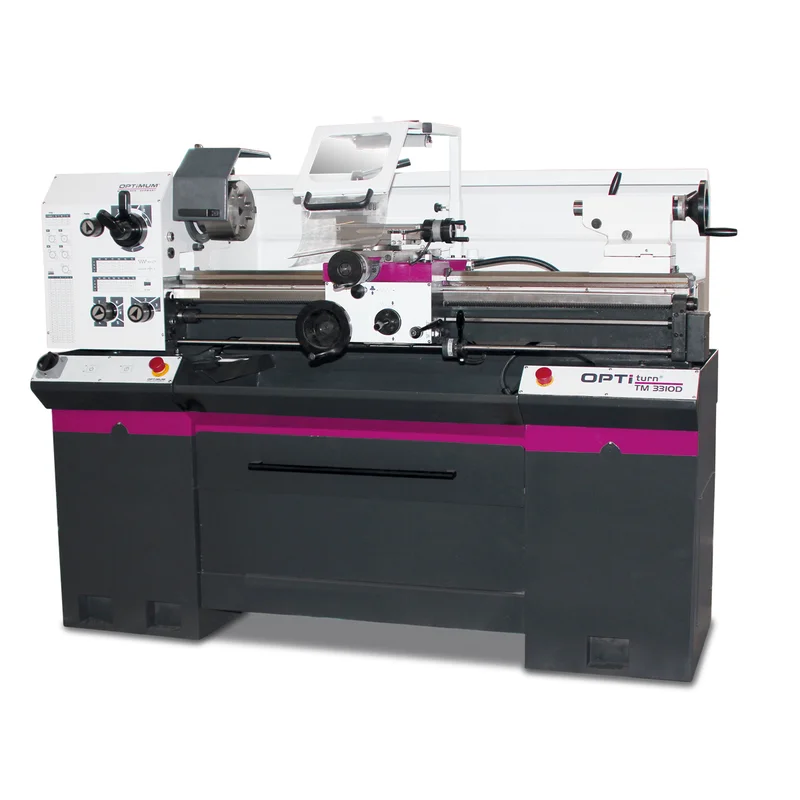

Plně vybavený soustruh s vodicím a tažným šroubem. Volitelně s plynulou regulací otáček pomocí frekvenčního měniče Lenze.
- Kalené a broušené vodicí dráhy osy Z
- Přesné zpracování suportů
- Elektrické díly DC 24 V
- Hlavní motor s elektrickou brzdou a ochranným jističem
- Zaručená házivost čela vřetene <0,015 mm
- Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
- Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
- Pravý / levý chod lze přepínat na podélném suportu
- Dvoukanálová bezpečnostní elektronika
- Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
- Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
- Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
- Vypínače odpovídají normě EN ISO 13849
- Podstavec pro soustruh se stabilní ocelovou konstrukcí
- Čtyřstranný nožový držák
- Nouzové vypínače vpravo i vlevo na podstavci
Obsahuje:
– Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4
– LED osvětlení stroje
– Redukční pouzdro MK 5 / MK 3
– Pevný hrot MK 3
– Čtyřstranný nožový držák 16 mm
– Sada výměnných kol
– Podstavec
– Olejová náplň
– Seřizovací nářadí
Parametry:
Výška hrotu : 165 mm
Max. točný průměr nad ložem : 330 mm
Max. točný průměr nad suportem : 216 mm
Šířka lože : 190 mm
Vzdálenost mezi hroty : 1000 mm
Kužel vřetena : MK5
Upnutí vřetene : Camlock DIN ISO 702-2 č. 4
Otáčky : 65–2000ot/min
Plynulá změna otáček : Ne
Otáčky – provedení Vario : 11–2500ot/min
Počet rychlostních stupňů : 9
Průchod vřetene : 38 mm
Kužel pinoly koníka : MK3
Průměr pinoly : 38 mm
Zdvih pinoly : 100 mm
Posuv podélný : 0.02–0.4 mm/ot. (24 )
Posuv příčný : 0.01–0.2 mm/ot. (32 )
Max. posuv nožového suportu : 90 mm
Max. posuv příčného suportu : 168 mm
Závit metrický : 0.4 –10 mm/ot. (26 )
Příkon : 1.5 kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 1760×1320×745 mm
Hmotnost : 470 kg
