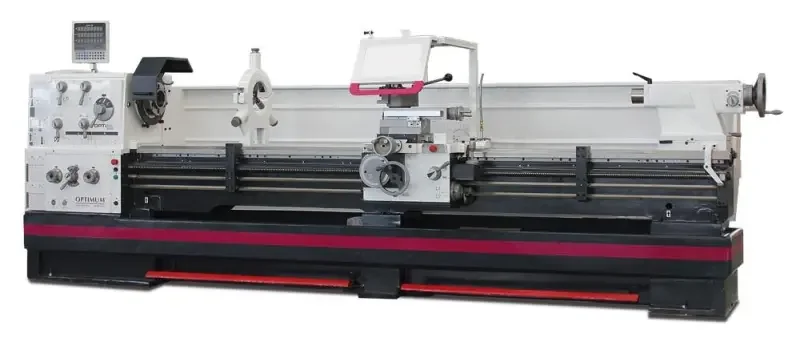

Soustruh OPTIturn TH 6630 D

Description

Soustruh OPTIturn TH 6630 D

• Příkon [W]: 9 000
• Napájecí napětí [V] / [Hz]: 400 / 50
• Točný průměr nad ložem [mm]: 660
• Točný průměr nad supportem [mm]: 440
• Točný průměr bez můstku [mm]: 900
• Výška hrotů [mm]: 330
• Délka můstku [mm]: 250
• Šířka lože [mm]: 400
• Točná délka [mm]: 3 000
• Průchod vřetene – průměr [mm]: 105
• Provedení vřetene: Camlock DIN ISO 702-2 č.8
• Kužel vřetene: MK 7
• Otáčky vřetene [U.min^-1]: (16) 25 ÷ 1 600
• Metrický závit [mm]: (54) 0,45 ÷ 120,0
• Palcový závit [TPI]: (60) 7/16 ÷ 80
• Modulový závit [MP]: (46) 0,25 ÷ 60
• Trapézový závit [DP]: (42) 7/8 ÷ 160
• Max posuv nožového suportu [mm]: 230
• Max. posuv příčného suportu [mm]: 368
• Kužel pinoly: MK 5
• Zdvih-posuv pinoly [mm]: 235
• Posuv podélný [mm.1^-1]: (25) 0,044 ÷ 1,48
• Posuv příčný [mm.1^-1]: (25) 0,022 ÷ 0,74
• Hlavní rozměry stroje [mm]: 4 650 x 1 785 x 1 500
• Hmotnost [kg]: 3 710

Soustruh OPTIturn TH 6630 D s digitálním odměřováním

Výrobní soustruhy Optimum s vodicím a tažným šroubem, které se vyznačují vysokou přesností a efektivitou. S digitálním odměřováním polohy DPA 21 a rychloupínacím nožovým držákem.

• Kalené a broušené vodicí dráhy lože soustruhu
• Vřeteno s velkou průchodností (105 mm), kuželem MK7 je osazeno upínáním Camlock DIN ISO 702-2 č. 8
• Uzavřená posuvová skříň s rychlým řazením, ozubená kola a hřídele jsou kalené a broušené, s přesnými ložisky
• Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
• Broušená ozubená kola a hřídele pracují v olejové lázni
• Páky pro rychloposuv a změnu směru otáčení na suportové skříni
• Centrální mazání vodících ploch
• Koník s kuželem MK5 přestavitelný o ±13 mm
• Spouštěcí páka ovládá relé hlavního motoru s bezpeč-nostním řídícím napětím 24 V
• Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
• Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
• Kryt sklíčidla s bezpečnostním spínačem
• Pracovní lampa 24 V s kloubovým ramenem
• Externí uzavřené chladící zařízení
• Rozvaděč je vybaven komponenty Siemens
• Nožový držák SWH 9 pro rychlou výměnu nástrojů
• Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
• Digitální odměřování polohy DPA 21 se skleněnými pravítky
• Vyjímatelný můstek lože

Součástí dodávky soustruhu:

• 3-čelisťové sklíčidlo průměr 315 mm
• Pevná luneta pro průměry do 150 mm
• Pohyblivá luneta pro průměry do 130 mm
• Rychloupínací nožový držák SWH 9-D
• Náhradní držák (vložka) typ D 41 × 180 pro čtyřhranné nože
• Redukční pouzdro MK 5 / MK 7
• Pevný a otočný hrot MK 5
• Závitový indikátor
• Doraz s jemným nastavením
• Sada výměnných kol
• LED pracovní osvětlení stroje
• Seřizovací a obslužné nářadí
• Chladicí zařízení
