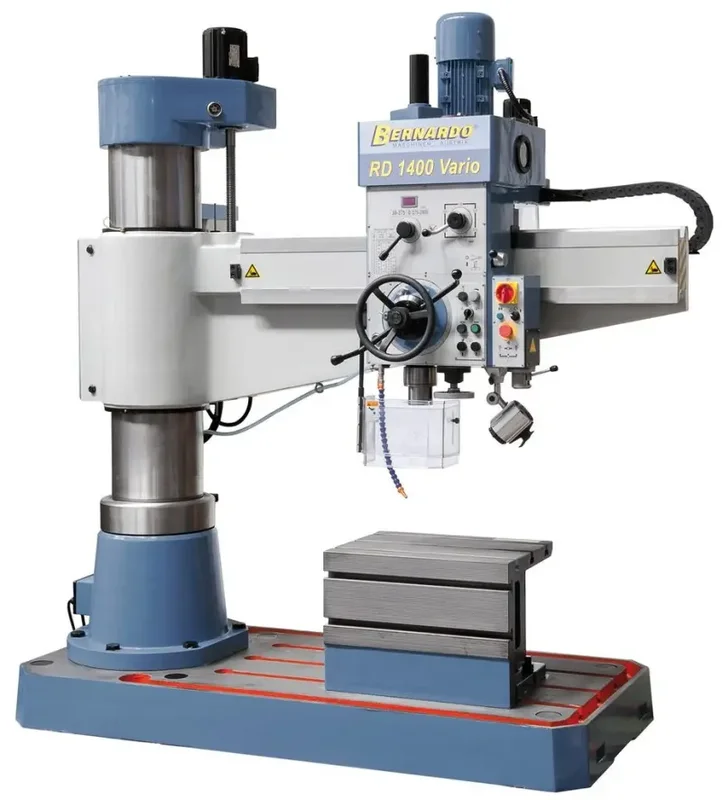

Radiální vrtačka Bernardo RD 1400 Vario (BER011327XL)
- Průměr vrtáku [mm]: 50
- Řezání závitů max.: M42
- Vyložení min. / max. [mm]: 320 ÷ 1 400
- Vertikální posuv ramena [mm]: 565
- Přesouvání vrtací hlavy (horizontálně) [mm]: 1 080
- Zdvih pinoly [mm]: 300
- Upínání (provedení) vřetena: MK 5
- Otáčky vřetena [U.min-1]: 38 ÷ 275 / 275 ÷ 2 000
- Rozsahy posuvů [mm.U-1]: (6) 0,08 ÷ 0,83
- Vzdálenost vřeteno – krychlový stůl [mm]: 140 ÷ 710
- Vzdálenost vřeteno – základna [mm]: 640 ÷ 1 210
- Pracovní plocha základny [mm]: 1 400 x 900
- Krychlový stůl (d x š x v) [mm]: 750 x 500 x 500
- Výkon motoru [W]: 3 000
- Rozměry stroje (d x š x v) [mm]: 1 050 x 2 300 x 2 720
- Hmotnost [kg]: 3 200
Radiální vrtačka Bernardo RD 1 400 Vario (1400 x 50)
Top modely z řady našich radiálních vrtaček série se vyznačují regulací otáček a pevnou konstrukcí, jednoduchým ovládáním.
Speciální uložení sloupu zajišťuje přesné polohování výložníku i při velkém vyložení.
- Standardně je dodávána regulace otáček, rychlost lze odečítat na digitálním displeji
- Vrtací vřeteno s vysokou soustředností a automatickou brzdou
- Rameno, vrtací hlava a sloup s nezávislým hydraulickým zajištěním
- Rozměrná základová deska, ideální pro obrábění velkých obrobků
- Silnostěnný, leštěný sloup pro lehký posuv konzoly
- Snadné motorické nastavení výšky výložníku, poloha vřetene zůstává nezměněna. Ideální pro opakující se operace
- Vrtací hlavu lze hydraulicky zajistit, příp. uvolnit společně se sloupem nebo samostatně pomocí tlačítek
- Kalené a broušené vodící plochy na výložníku
- Vyvažování vysunuté pinoly pomocí protizávaží
- Kabeláž v energetickém řetězu na zadní straně vrtací hlavy
- Posuv pinoly a její aretace se provádí prostřednictvím ručně ovládaného kola místěného na přední straně vřeteníku.
- Ideální strojní vrtačka pro vrtání, zahlubování, vystružování a řezání závitů
- Pomocí sériově dodávaného motorického zdvihu je možné rychle a snadno nastavit stroj na požadovanou výšku.
Součásti dodávky radiální vrtačky Bernardo
- Krychlový stůl/kostka
- Upínací trn MK 5 / B 16
- Redukce MK5/MK4, MK4/MK3, MK3/MK2
- Pracovní LED osvětlení
- Prvotní olejová náplň Shell Tellus 46
- Chladicí systém
- Frekvenční měnič otáček
- Digitální zobrazení otáček
- Motor zdvihu
- Hydraulický motor
- Výškově nastavitelný ochranný kryt
- Obslužné a servisní nářadí
