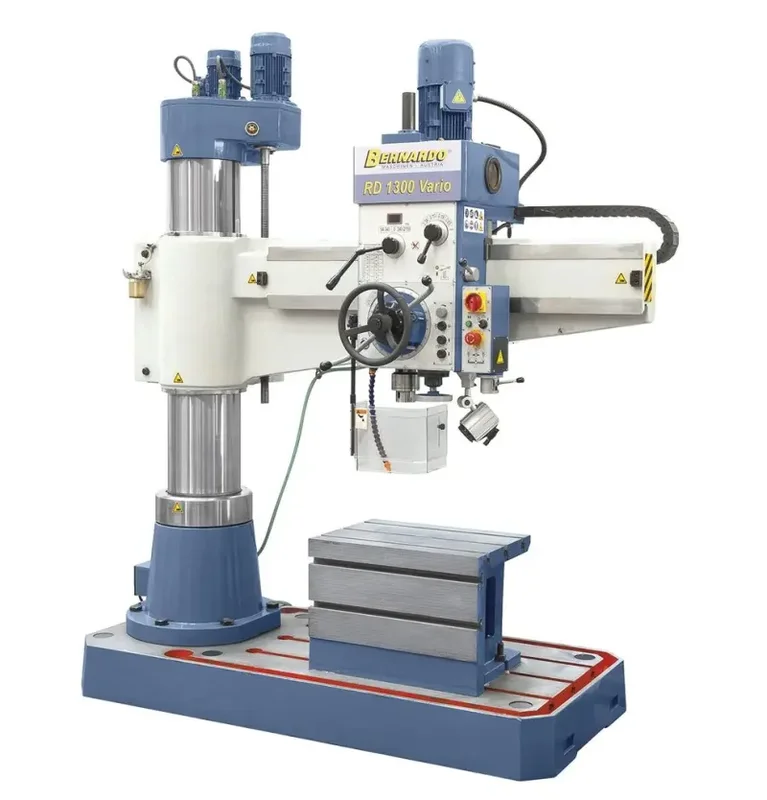

Radiální vrtačka Bernardo RD 1300 Vario (BER011326XL)

Description

Radiální vrtačka Bernardo RD 1300 Vario (BER011326XL)

• Průměr vrtáku [mm]: 40
• Řezání závitů max.: M30
• Vyložení min. / max. [mm]: 295 ÷ 1 300
• Vertikální posuv ramena [mm]: 610
• Přesouvání vrtací hlavy (horizontálně) [mm]: 1 005
• Zdvih pinoly [mm]: 275
• Upínání (provedení) vřetena: MK 4
• Otáčky vřetena [U.min^-1]: 340 ÷ 2 150
• Rozsahy posuvů [mm.U^-1]: (4) 0,10 ÷ 0,63
• Vzdálenost vřeteno – krychlový stůl [mm]: 130 ÷ 740
• Vzdálenost vřeteno – základna [mm]: 485 ÷ 1 195
• Pracovní plocha základny [mm]: 1 320 x 850
• Krychlový stůl (d x š x v) [mm]: 635 x 455 x 455
• Výkon motoru [W]: 2 200
• Rozměry stroje (d x š x v) [mm]: 900 x 2 100 x 2 600
• Hmotnost [kg]: 2 650

Radiální vrtačka Bernardo RD 1300 Vario (1300 x 40)

Radiální vrtačka RD 1300 x 40 osloví svou velmi pevnou konstrukcí. Speciální umístění sloupu zachová stálost přenášené síly po ramenu i při velkém vyložení. Přestavení a upevnění vrtací hlavy po ramenu ručním kolečkem na přední straně.

• Velká a broušená základna pro upínání velkých obrobků
• Ovládací prvky v přední části stroje
• Spínač s funkcemi: stružení vlevo a vpravo, změna směru otáčení, zastavení a odpojení vřetena
• Sloup z tuhé a broušené oceli – provoz bez vibrací
• Regulace otáček se zobrazením hodnot na digitálním displeji
• Ideální pro vrtání, vyhlubování, vystružování a řezání závitů
• Jednoduché, motorické výškové nastavení výložníku
• Vyvažování ramena pomocí protizávaží
• Mechanické upevnění ramena a vrtací hlavy
• Kalená a broušená ozubená kola běžící v olejové lázni
• Vodící dráhy ramena tvrzené a broušené

Součásti dodávky radiální vrtačky Bernardo RD 1300

• Krychlový stůl
• Rychloupínací sklíčidlo 1 – 13 mm / B 16
• Redukční pouzdro MK 5/MK 4, MK 4/MK 3, MK 3/MK 2
• Frekvenční regulace otáček
• Chladicí systém
• Digitální zobrazení otáček
• Motor zdvihu radiálního ramene
• Prvotní náplň Shell Tellus 46
• LED pracovní světlo
• Výškově stavitelný ochranný kryt
• Servisní nářadí
