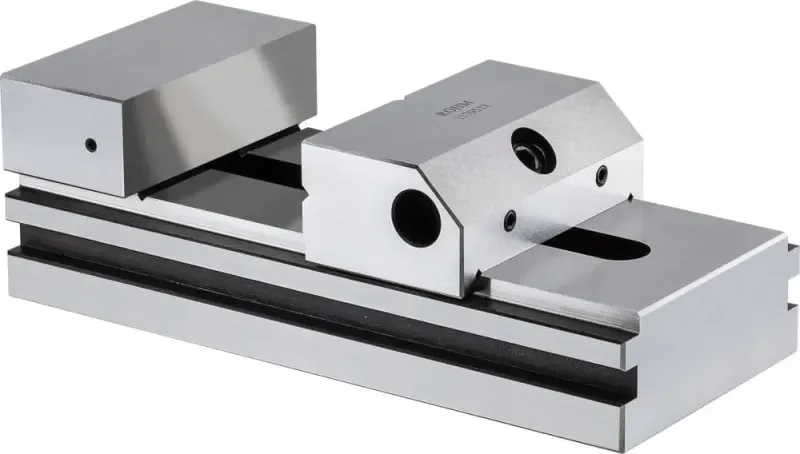

Precizni svěrák Röhm PL-S Nr. 2

Description

Precizni svěrák Röhm PL-S Nr. 2

• Šířka čelistí [mm]: 90
• Rozsah [mm]: 120
• Výška čelistí [mm]: 40
• Upínací síla [kN]: 3
• Celková délka [mm]: 210
• Celková výška [mm]: 80
• Hmotnost [kg]: 5,8

Kompaktní přesný NC svěrák Röhm

• Používá se převážně v nástrojovnách na bruskách, frézách a gravírovacích strojích, na souřadnicových vyvrtávačkách pro měřicí a kontrolní oprace, které vyžadují vysokou přesnost upnutí
• Těleso a čelisti z legované nástrojové oceli, kalené a jemně broušené
• Pevná čelist je hladká, pohyblivá čelist s vodorovně zabroušenou prizmou a rychlým přestavením
• S rychlým upnutím a uvolněním pomocí klíče s vnitřním šestihranem
• S rychlým přestavením a stahovacím efektem
• Upínací čelist je přestavitelná ve stupních, samočinně se zajistí
• Bočni upínací plochy pro vektorové upínky. Např. při erodování se nemůže znečistit žádné vřeteno
• Pravoúhlost¹: 100 mm = 0,005 mm
• Rovnoběžnost²: 100 mm = 0,002 mm
• Pro vysokou přesnost jemného broušení, frézování, měření a erodování

Poznámka:
¹ – Základní plocha k upínací ploše pevné čelisti
² – Základní plocha k horní vodicí hraně
