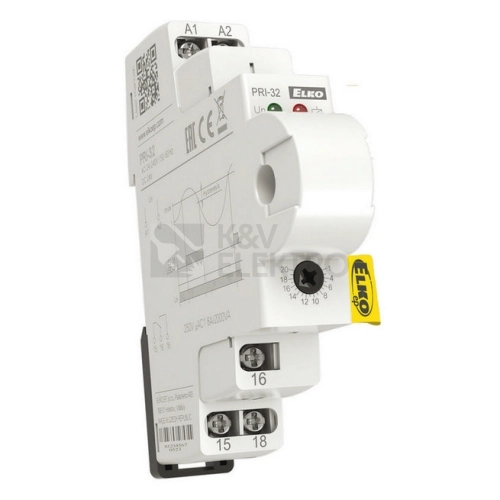

Přednostní/proudové relé Elko EP PRI-32 nepřímé měření

Description

Proudové relé ELKO EP PRI-32 s nepřímým měřením přes proudový transformátor a připojením svorkou spolehlivě sleduje průchod proudu ve vodiči v rozsahu 1–20 A. Díky univerzálnímu napájení AC/DC a prověřené konstrukci je vhodné pro aplikace, kde je třeba hlídat odběr či indikovat průtok proudu v jednofázových okruzích.

Specifikace přednostního/proudového relé Elko EP PRI-32 nepřímé měření

Zařízení využívá měření pomocí externího proudového transformátoru a slouží k hlídání topných tyčí ve výhybkách, topných kabelů, k indikaci průchodu proudu nebo k kontrole odběru jednofázových motorů. Vhodným zapojením může posloužit ke snížení rezervovaného příkonu a k optimalizaci velikosti hlavního jističe. Konstrukční řešení snižuje tepelné namáhání oproti bočníkovým variantám, umožňuje vyšší proudový rozsah a zajišťuje galvanické oddělení měřeného obvodu.

Relé pracuje v jednofázových aplikacích s možností nastavení podproudového i nadproudového stavu a s jednofázovou hysterezí. Ve spojení s dodávanými proudovými transformátory lze rozšířit základní rozsah až do hodnot vhodných i pro výrazně vyšší proudy. Napájení je přivedeno z hlídaného napětí, takže instalace je kompaktní a účelná.

Montážní provedení odpovídá šířce 1 modulu pro upevnění na DIN lištu, což usnadňuje začlenění do rozvaděčů. Pro výstupní signalizaci či řízení zátěže je k dispozici přepínací kontakt, který lze zapojit dle potřeb aplikace.

Shrnutí a doporučení produktu

Toto relé je účelnou volbou pro projekty, kde je potřeba sledovat nebo řídit odběr v jednofázových okruzích, a kde oceníte jednoduché připojení a snadné začlenění na lištu v rozvaděči. Nepřímé měření přes transformátor ulevuje tepelnému namáhání, přináší provozní rezervu a udržuje oddělení měřeného obvodu. V oblasti správy spotřeby může vhodné zapojení pomoci s optimalizací platby za rezervovaný příkon.

Prohlédněte si další řešení v hlavní kategorii Relé modulové. Pokud rozšiřujete instalaci o ovládací a časovací prvky nebo další automační prvky stejné značky, můžete doplnit sortiment o bezdrátové spínače, spínací hodiny, termostaty a stykače.

Technické detaily​

• Napájení a ovládání: AC/DC
• Dimenzované ovládací napájecí napětí AC 50/60 Hz: 24–240 V
• Dimenzované ovládací napájecí napětí DC: 24 V
• Měřicí rozsah proudu: 1–20 A
• Výstupní kontakt: 1× přepínací (CO)
• Dimenzovaný spínací proud: 8 A
• Možnost rozšíření rozsahu s transformátory: až do 600 A
• Provedení: 1 modul, upevnění na DIN lištu
• Rozměry: šířka 17,6 mm, výška 90 mm, hloubka 64 mm

O výrobci

Ryze česká společnost ELKO EP je jedním z hlavních světových výrobců domovních, kancelářských a průmyslových elektronických zařízení. Téměř 30 let dodává po celém světě relé (více než 200 typů), produkty pro bezdrátové instalace a další produkty. Kromě fyzických výrobků společnost ELKO EP nabízí i návrhy komplexních efektivních řešení. U nás si můžete od ELKO EP pořídit například bezdrátové spínače, spínací hodiny, termostaty, stykačenbsp;další produkty.
