Přídavná šablona IGM FD3190 19mm otevřený rybinový spoj

Description

Popis a parametry

Přídavná šablona IGM FD3190 19mm otevřený rybinový spoj

Přídavná šablona rozšiřuje možnost cinkovacího přípravku IGM FD300 o další typ spojů. Díky možnosti dokoupení šablony získává cinkovací přípravek výrazně vyšší užitnou hodnotu oproti konkurenčním řešením. Vhodné pro materiál o tloušťce 16–25 mm.

Šablony jsou oboustranné, jedna část je pro rybinovou drážku a druhá pro kónickou. Používají se dvě stopkové frézy a dva kopírovací kroužky pro výrobu jednoho spoje na jedné šabloně.

• 19 mm čepový spoj
• Tloušťka materiálu: 16 – 25 mm

Pro 19mm otevřený spoj potřebujete dvě frézy:

• M100-12781 HM Drážkovací fréza D 12,55 x 25 mm Stopka 8 mm
• M118-19081 HM rybinová fréza D 19 x 25,4 mm / 7° Stopka 8 mm
• (druhý kopírovací kroužek D 15,8 x 4 mm je součástí balení přípravku)

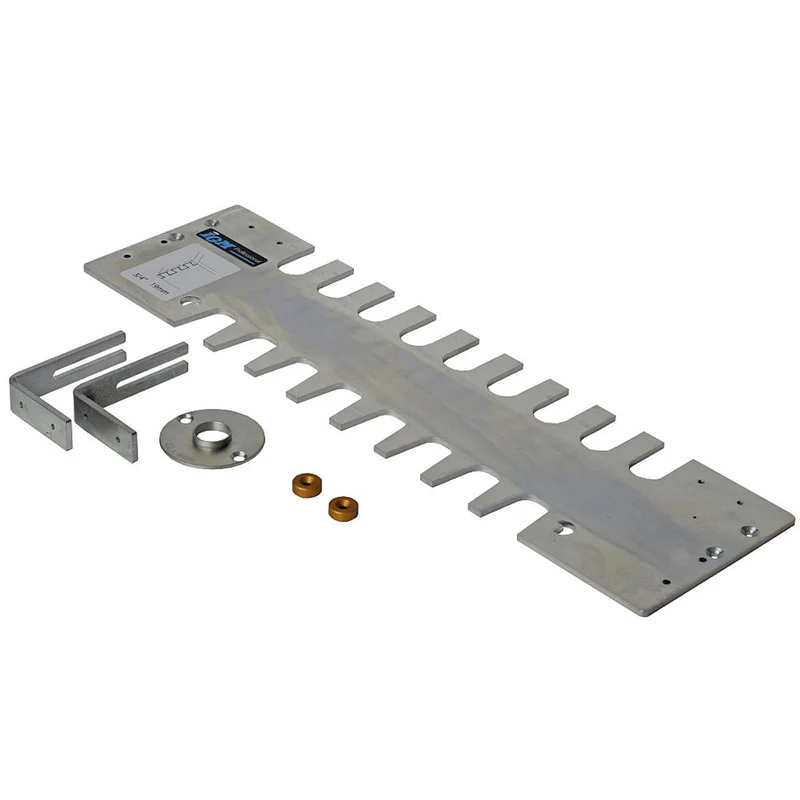

Obsah balení:

• 1x Ocelová šablona
• 1x Kopírovací kroužek 22 mm
• Oranžové dorazy
