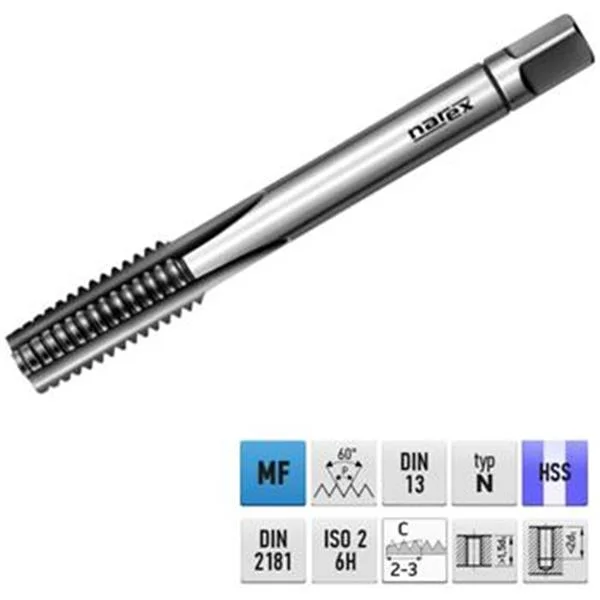

Narex Ždánice 041530022106100 – Závitník sadový ruční M10 x 1,25 mm HSS – velikost č. I, ČSN 22 3010 kód 0300

Description

Ruční sadový závitník pro jemný metrický závit, DIN 2181, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu, slitiny hliníku, slitiny mědi. s krátkou drobivou třískou

Parametry:

• Průměr závitu (d1): M 10
• Rozteč (stoupání) závitu (P): 1,25 mm
• Délka celková (l1): 70mm
• Délka pracovní (závitové)části (l2): 20mm
• Průměr upínací stopky (d2): 7,0mm
• Velikost upínacího čtyřhranu (a): 5,5mm
• Úhel závitu: 60°
• Norma: DIN352
• Lícování: ISO2 (6H)
• Počet řezných drážek (z): 3
• Délka řezného kužele: C (2-3P závitů)
• Doporučený průměr předvrtaného otvoru: pr. 8,7mm

Typ závitu:

• Pro průchozí otvory
• Pro závity do dna (neprůchozí)

Použití doporučené:

• A1 = Konstrukční oceli s pevností do 500 N/mm2
• A2 = Nelegované lité oceli s pevností do 500 N/mm2
• B1 = Automatové oceli s pevností do 800 N/mm2
• B2 = Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2
• B3 = Nelegované lité oceli s pevností do 800 N/mm2
• F1 = Šedá litina
• F2 = Tvárná a temperovaná litina
• H1 = Hliník legovaný s obsahem Si < 10%
• J1 = Slitiny mědi (krátká drobivá tříska)

Použití možné:

• H2 = Hliník legovaný s obsahem Si > 10%
