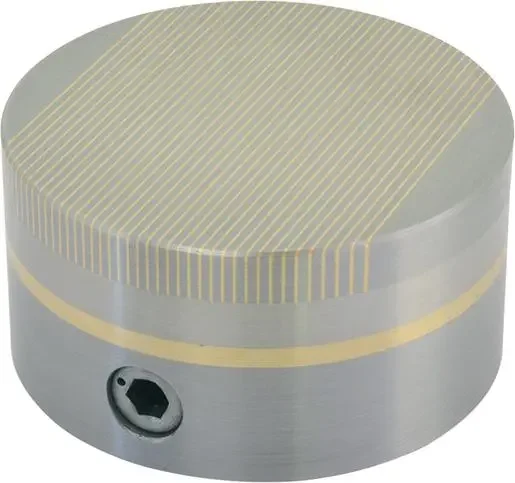

Kruhový magnetický upínač Flaig RNF 13 (pr. 130 mm)
- Systém neodymových magnetů, ocelové tělo
- Max. rozteč pólů [mm]: 1,5 +0,5
- Přídržný výkon [N.cm-2]: 80
- Výška magnetického pole [mm]: 4
- Limit opotřebení pólové desky [mm]: 4
- Posuvný přepínač: MAG-ENT-MAG 135°
- Průměr (A) [mm]: 130
- Výška (B) [mm]: 50
- Průměr (C) [mm]: 90
- Hloubka (D) [mm]: 4
- Průměr roztečné kružnice (E) [mm]: 115
- Otvory: 4x M8
- Povolené otáčky [U.min-1]: max. 1 200
Kruhová upínací deska RNF s permanentním magnetem
- Provedení:
- Systém neodymových magnetů v ocelové kulaté magnetické desce
- Magnetickou sílu lze plynule regulovat
- V horní ploše jsou integrované koncentrické (soustředné) drážky, které usnadňují vyrovnání obrobku
- Kromě toho lze do upínací plochy vyvrtat středicí otvor
- Horní desku lze obrábět až do hloubky 4 mm bez jakýchkoliv negativních následků
- Použití:
K upínání malých a tenkých obrobků pro soustružení lze s výhodou používat permanentní magnetické kruhové sklíčidlo typu RNF se systémem neodymových magnetů a nízkou výškou
