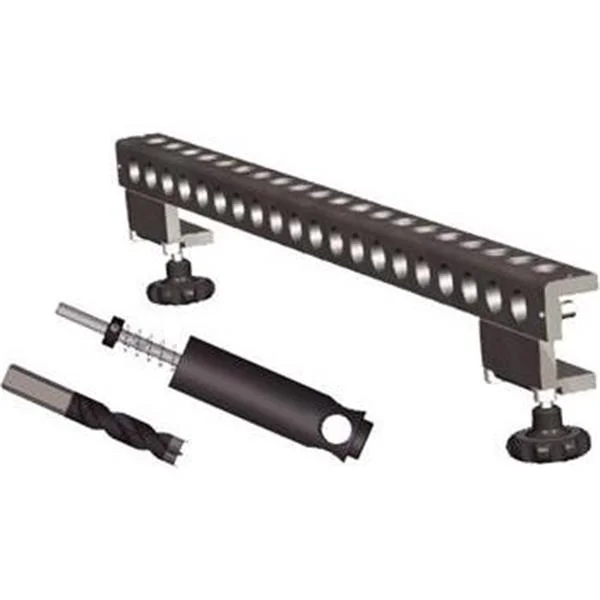

IGM FKP656SET
– Univerzální vrtací přípravek FKP656- Přípravek je určený pro přesné a produktivní ruční kolíkování nábytkových dílců- Docílíte vysokou přesnost a produktivitu práce- Jednotlivé pozice děr jsou konstruovány s roztečí 32mm, což odpovídá standardní euro normě pro strojní kolíkování dílců- Přípravek je určen pro použití našich kolíkovacích vrtáků z HM tvrdokovovou špičkou, které jsou upnuté ve vrtacím pouzdru- Stranový doraz pro snadné zalícování s hranou desky- Kvalitní eloxovaný povrch přesného duralového profilu, který Vám nezašpiní světlé dekory desek- Upínací matice jsou opatřeny plastovými patkami, které šetrně upevní přípravek k vrtanému materiálu- Kolíky i konfirmáty je možné vrtat pouhou výměnou vrtáků ve vrtacím pouzdře- Tloušťku materiálu od 18mm až do 38mm oceníte zvláště při práci s masivním materiálem- Přesnost a jednoduchost: Náš přípravek automaticky vytváří přesný spoj s fazetkou 0,5 mm.Vrtání konfirmátůDíky volitelnému průměru vrtáku je možné vrtat otvory pro konfirmáty nebo kombinovaný spoj kolíků a konfirmátů. Pro výrobu spoje na konfirmáty bude třeba dokoupit vrtací vřeteno FKP102 (volitelné příslušenství), které má prodloužený chod a dokáže upnout kolíkovací vrtáky o délce 70mm. Konfirmáty se vrtají stejným způsobem jako kolíky a to na dvě operace. Za prvé vrtání otvorů do plochy, které jsou průchozí a o průměru 7mm. Dále podle délky používaného konfirmátu (rozmezí je 40mm – 60mm) se pak vrtají otvory do hrany o průměru 5mm. Díky rozdělení vrtání na dvě operace je možné jednoduše vyrábět kombinovaný spoj s kolíky a konfirmáty. V tomto případě doporučujeme používat více vrtacích vřeten s jednotlivými kolíkovacími vrtáky. Výroba spoje je rychlá a přesná, s profesionálním efektem.Jedinečné vrtací pouzdro nahrazuje již značně zastaralý a namáhavý systém kalených ocelových pouzder a levných ocelových vrtáků,které vydrží ostré v laminu opravdu jen pár děrNové vrtací pouzdro také umožňuje použití různých průměrůkolíkovacích HM vrtáků od 3mm do 12mmPostup práce- Vložíte přípravek na desku, opřete o doraz a upnete utahováky- Nastavíte hloubku vrtání a upnete vrtací pouzdro do Vaší vrtačky- Vyvrtáte otvory do plochy- Přepnete přípravek na druhý dílec- Dorazíte na doraz a nastavíte hloubku vrtání- Vyvrtáte otvory do hranySada vrtacího přípravku obsahuje všechny komponenty pro okamžité vrtání děr pro kolíky o průměru 8 mm:- vrtací lišta 656 mm- vrtací vřeteno FKP101- kolíkovací vrtákD8 mmTECHNICKÉ PARAMETRY: FKP656- Maximální šířka dílce na jedno upnutí: 656 mm- Maximální šířka dílce: neomezeno- Pro kolíky: pr. 8 mm- Pro konfirmáty (40 – 60): pr. 5 a 7 mm- Rozteč děr: 32 mm- Počet děr: 2 x 20- Tlouštka desky: 18-38 mm- Fazetka (přesah dílců): 0,5 mm
