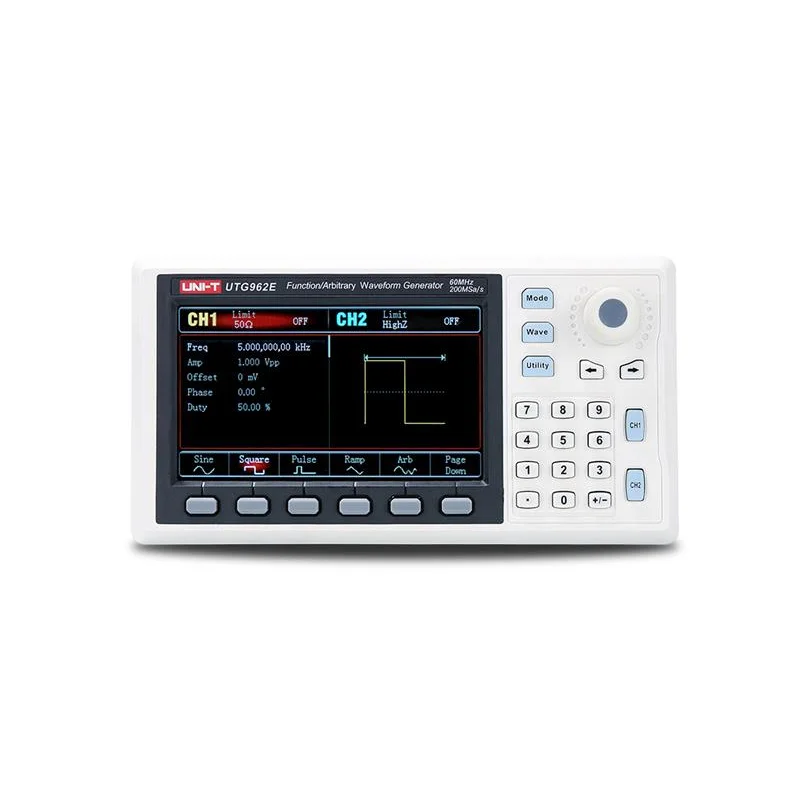

Generátor UNI-T UTG962E

Description

Na tento výrobek poskytujeme 3 roky záruku.Generátor funkcí (libovolných průběhů vln) UTG962E ze série UTG900E je dvoukanálový generátor využívající technologii přímé digitální syntézy k vytvoření přesného a stabilního signálu libovolných tvarů vlny s rozlišením 1μHz a nízkým zkreslením. K dispozici je modulování signálů různými modulacemi jako AM, PM, FM, FSKzinterního nebo externího zdroje, lineárním a logaritmickým frekvenčním rozmítáním.

Generátor má miniaturní velikost – do dlaně, je vysoce výkonný, s vynikajícími technickými parametry a přitom je nákladově efektivní.

Panel generátoru je ergonomicky konstruován pro snadné ovládání. Grafický LCD TFT displej s úhlopříčkou 4,3 palce vám umožňuje pracovat mnohem efektivněji a rychleji.

Využití generátoru se předpokládá při výuce, návrhu, testování, řešení problémů a oprav elektronických a elektroakustických zařízení; testování polovodičových součástek atd.

Má rozhraní USB a výkonný software pro přenos dat do počítače. Má výborný poměr cena/výkon a množství funkcí.

Z www stránek výrobce si můžete stáhnout anglický datasheet:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf

případně anglickou uživatelskou příručku:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf

Parametry produktu :

– dvoukanálový generátor s digitální syntézou signálu DDS
– generování sinusových signálů s kmitočtem 1μHz až 60MHz
– generování obdélníkových signálů s kmitočtem 1μHz až 20MHz
– generování různých dalších průběhů (sinus, obdélník, trojúhelník, puls, šum, DC, libovolný)
– typy modulace AM, FM, PM, FSK signálů z interního i externího zdroje
– podpora výstupu frekvenčně rozmítaných signálů
– podporuje spouštěnívnitřní / vnější / ruční spoušť
– 6ti bitové vysoce přesné měření frekvence externích TTL kompatibilních signálů v rozsahu 100mHz až 100MHz
– výstupní amplituda signálu až 10Vpp na impedanci 50Ω nebo až 20Vpp v režimu vysoké impedance
– vzorkovací frekvence 200MSa/s a 14 bitové vertikální rozlišení
– uložení náhodných vlnění s délkou až 4kpts bodů
– z výroby uložených 24 druhů vlnových průběhů nezávislých na napájení
– rozhraní USB s výkonným softwarem pro PC
– multifunkční knoflík a číselná klávesnice pro jednoduchou obsluhu
– systémová nápověda
– barevný displej TFT LCD s úhlopříčkou 109mm (4,3 palce) , 480 x 272 pixelů

Technické parametry :

– výstupní kanály: 2
– vzorkovací frekvence: 200MSa/s
– výstupní frekvence: až 60MHz
– frekvenční rozlišení: 1μHz
– vertikální rozlišení: 14 bits
– hloubka paměti: 8 kpts
– typy a kmitočty generovaných signálů:
sinusový: od 1μHz do 60MHz
obdélníkový: od 1μHz do 20MHz
rampa (pila): od 1μHz do 400kHz
puls: od 1μHz do 20MHz
libovolný: od 1μHz do 10MHz
bílý Gaussův šum: 60MHz
– DC offset signálu (peak AC+DC): ± 5V (50 Ω),± 10V (high resistence)
– minimální doba náběhu/sestupu signálu: typicky < 20ns
– rozsah amplitudy pro signály ≤ 10MHz: 1mVpp až 10Vpp; (50Ω)
– rozsah amplitudy pro signály ≤ 60MHz: 1mVpp až 5Vpp; (50Ω)
– typy modulace: AM, FM, PM, FSK, Sweep (rozmítání)
– výstupní impedanceí impedance: nastavitelná od 1Ω až do 1kΩ, nebo High Z
– tovární nastavení impedance: High Z
– ochrana proti zkratu na výstupu: ano
– celk. harmon. zkreslení (pro DC až 20kHz, 1Vpp, typ. hodnota):
